Installation feux diurne (DRL à led + anti brouillard arrières à led.

#1
Bonjour,

Je vais avoir à installer des feux diurne (DRL) et anti brouillard à led sur C-HR prochainement.

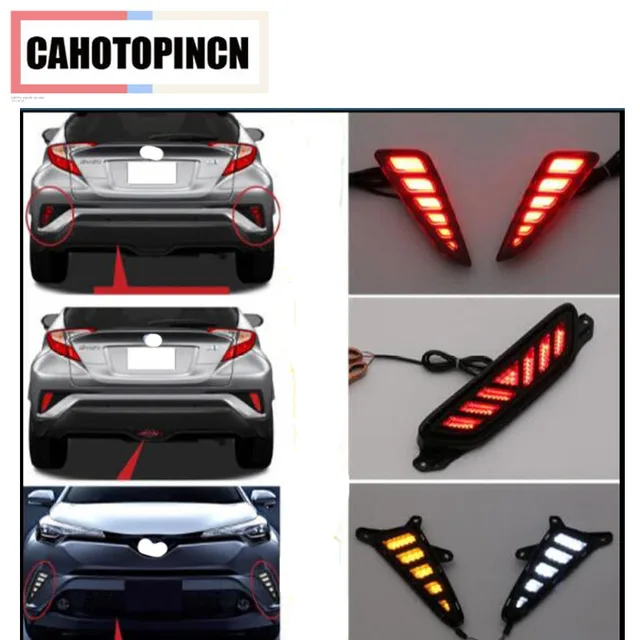

Voici comment ce compose le pack :



L'un d'entre vous aurais t'il déjà fait le montage ?

Niveau branchement électrique cela ne m’inquiète pas trop.
C'est surtout au niveau de la mise en place, je suppose que les pare choc vont être à déposer ?

Si quelqu'un à l'info saurait il me dire si dépose obligatoire, et si oui comment démonter les PC avant et arrière.

Merci d'avance.

Re: Installation feux diurne (DRL à led + anti brouillard arrières à led.

#5
Alors je l'ai fait (voir photos) ca marche trés bien..

pour l'alim du module :
le rouge du module se prend sur le fil vert foncé du connecteur 6 broches du feu de jour ET
le noir du module sur le fil rouge du connecteur 6 broche du feu de jour.... je sais je sais le fil rouge c'est normalement le + mais j'ai testé au multimetre et c'est bien ca... on a du 14,1 volts exactement .

Pour le fil jaune du module qui se raccorde au clignotant il faut le brancher sur le fil vert clair du (+) du clignotant et ce... de chaque coté.

CHR Graphic 1.2T 116 CH 2wd de janvier 2017.
Fichiers joints

Re: Installation feux diurne (DRL à led + anti brouillard arrières à led.

#6
suite

Il n'y a pas besoin de demonter le pare choc en entier ..juste devisser et decliper DOUCEMENT!! la protection passage de roue en plastique noir
quelques vis et clips dessous et ensuite decliper la jonction entre pare choc et le reste de la carosserie ( 3 clips) Doucement!!) tirez fermement mais en douceur pour decliper les 3 il faut JUSTE tirer mais avec precaution.

il ne restera plus alors qu'a passer la main en tirant doucement le pare choc , decliper le cache plastique triangulaire et decliper le fil du capteur de radar de detection avant qui est clipe sur ce triangle.

Replacer le tout par le nouveau a led , c'est facile c'est exactement les memes pattes et ca rentre parfaitement

En fait le plus con c'est d'attraper le fil qui remonte du led pour le brancher au fil du module ; ils l'ont fait un peu court en tout cas pour mon modéle.

Reste plus qu'a tout revisser dans l'ordre.
Fichiers joints
